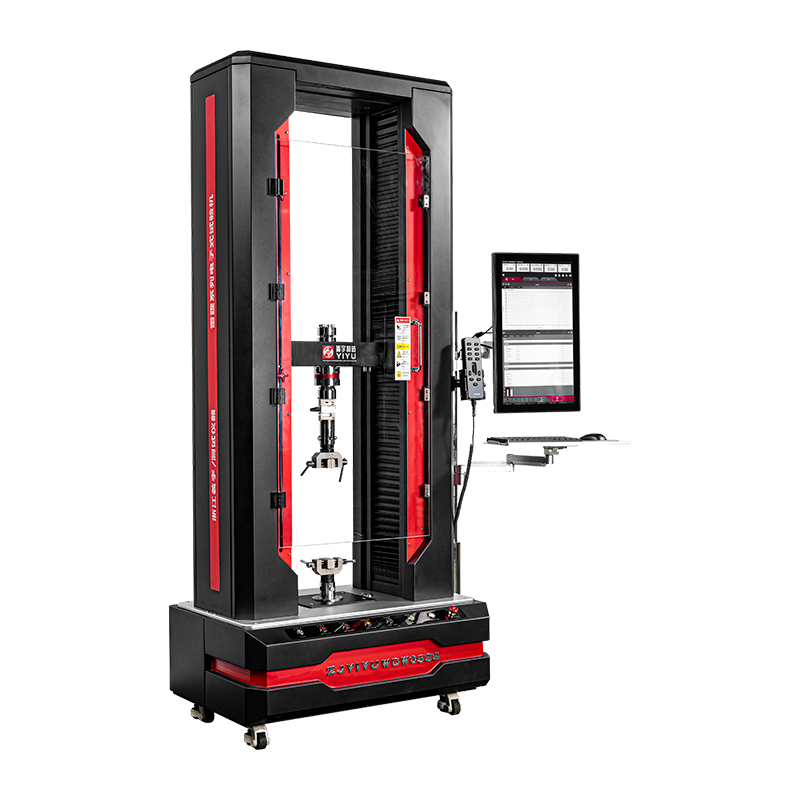

该设备具有结构紧凑、操作简单方便等特点,可应用于 大载荷 200KN 的拉伸、压缩、弯曲、剪切、剥离、撕裂等测力试验。主机采用高强度的立柱支撑,高精度研磨滚珠丝杆传动,具有很高的刚性和良好的线性运动特性。选择不同量程的载荷传感器,可以为各量程结构式样提供精准的测量数据。丰富的夹具工装、变形测量等附件,几乎可以满足客户所有需求。配套的简单快捷方便 SmartTest V10.0 软件,使用户试验过程更加轻松。应用航空航天、汽车、高等院校、新材料、科研院所、建材、质检、医疗领域。
1、P4 级研磨滚珠丝杆和重载轴承确保设备长期零间隙运行,试验结果 ,重复性好2、多立柱导向增加设备的横向刚性,确保横梁线性运动稳定,自润滑结构免日常维护3、主机延伸一体机架结构方便操作,高配置 21.5 寸触摸工控工业电脑,独特 SmartTest操做界面带来流畅的使用感4、同轴度调节机构,配合同轴度仪对设备同轴度平行度进行精准把控。搭配高精度负荷传感器保证试验准确度5、好品质多种类丰富的夹具6、透明防爆安全网,确保试验过程可视与安全7、进口伺服电机为试验的稳定性提8、进口 同步带传动,提供良好的可靠性、少维护性以及良好的力 / 速度特性9、全数字闭环控制系统,可实现等速变形、等速加载、等速位移及多种循环功能10、多功能脚轮使机器搬运方便,快速就位
项目/指标/型号
WDW-05SS
WDW-20SS
WDW-50SS
WDW-100SS
WDW-200SS
最大试验力
5kN
20kN
50kN
100kN
200kN
准确度等级
0.5 级
主机结构形式
龙门式
试验力测量范围
0.4%~100%FS
试验力示值准确度
±0.5%
试验力分辨力
1/500000FS
变形测量范围
1%~100%FS
变形示值准确度
变形分辨率
位移示值准确度
±0.3%
位移分辨力
0.025μm
力控速率调节范围
0.005~5%FS/S
力控速率相对误差
±1% 以内
位移速率调节范围
0.001~800mm/min
0.001~500mm/min
位移速率控制精度
±0.2%
有效试验空间
1100mm(不含夹具)
1050mm(不含夹具)
有效试验宽度
430mm
575mm
主机尺寸
1150mmx600mmx2080mm
1230mmx700mmx2360mm
电源
AC220V±10%50Hz
750W
220V±10%50Hz
1300W
1500W
主机重量
300kg
400kg
450kg
1200kg
1500kg
