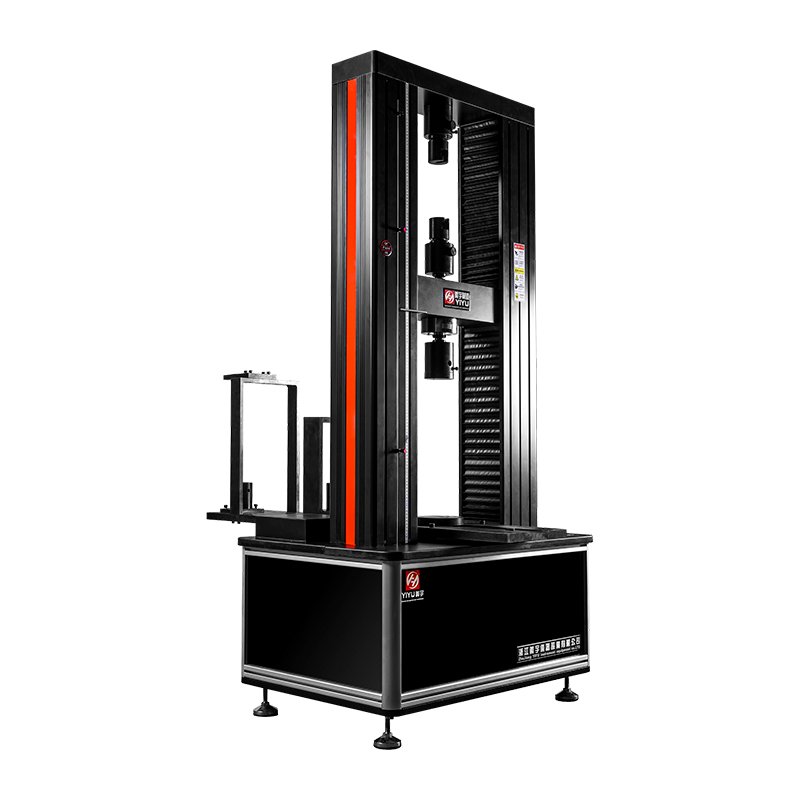

功能总述:◆ 钢管脚手架扣件专用试验机是对钢管脚手架扣件机进行力学性能测试的专用试验机。◆ 主机采用高强度的立柱支撑,高精度滚珠丝杆传动,具有很高的刚性和良好的线性运动特性。◆ 配套的简单快捷方便 FastTest Vl.2 软件,使用户试验过程更加轻松。
1、滚珠丝杆和重载轴承确保设备长期运行,试验结果 ,重复性好2、多立柱导向增加设备的横向刚性,确保横梁线性运动稳定,自润滑结构免日常维护3、14 套夹具满足钢管脚手架扣件,承插型盘扣件钢管支架构件,碗扣式钢管脚手架构件三大种类 17种试验项4、伺服电机为试验的稳定性提供保障5、全数字闭环控制系统,可实现等速变形、等速加载、等速位移及多种循环功能6、同步带传动,提供良好的可靠性、少维护性以及良好的力 / 速度特性7、调节升降地脚,方便入场就位
项目/指标/型号
WDW-200G
最大试验力
200KN
试验机准确度等级
1级
试验力测量范围
1%—100%FS 全程不分档
试验力示值相对误差
±1% 以内
试验力分辨力
大试验力的 1/±300000 全程分辨力不变
变形测量范围
0.5%-100%FS
变形示值相对误差
示值的 ±1% 以内
位移分辨力
大变形量的 1/±300000
位移示值相对误差
0.05μm
力控速率调节范围
0.05-10%FS/S
力控速率相对误差
设定值的 ±1% 以内
变形速率调节范围
0.05—10%FS/S
变形控制速率相对误差
横梁速度调节范围
0.01-350mm/min
有效拉伸空间(不带夹具)
800mm
有效试验宽度
430mm
主机外型尺寸(长 × 宽 × 高)
1000×1500×2000mm
场地占用(长 × 宽 × 高)
1000×2550×2000mm
电源
AC220V±10%50Hz,1.5KW
主机重量
约1500kg
