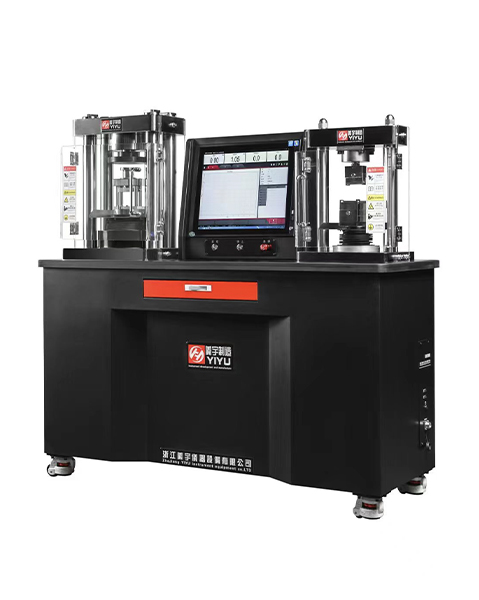

YYW-300DH

技术参数

◆  试验机最大试验力                     抗折10000N——抗压300kN

◆  测力范围                             抗折100-10000N——抗压10-300kN

◆  活塞最大行程                         抗折60mm——抗压80mm

◆  示值精度                             ≤±0.5％

◆  电机功率                             0.75kW

◆  机器尺寸                             1300×480×1270mm

◆  净重Kg：                             500kg

油源组成：

◆  全新专业试验机测控系统

◆  高压油泵,伺服电机

◆  镀铬抗折抗压夹具

◆  15寸或17寸工控电脑

◆  双轮福负荷传感器

安装

◆  试验机应安装在清洁、干燥、无震动而且室温为10℃—35℃的房间里，在试验机的周围应留出足够的空间（≥0.7m）供试验和维护用。试验机的主体及控制柜应安装在混凝土基础上。基础尺寸根据外形及地基规定，基础的上平面应用水平找正。

结构简介

◆  本机抗压由机体、径向柱塞泵、伺服电机、微机电液伺服测控系统、抗折有电子油缸，电子伺服系统等主要部分组成。

◆  承压部分是框架结构，二根支柱用螺母把上、下横梁开关成一体，紧固在台板上。活塞护板与油缸间装有防尘罩，活塞护板上装有料盘作为试件压碎后排屑之用，装在下横梁上下中间的油缸和活塞是本机的主要零件，两者都须经研磨，具有特定的配合间隙。支撑部分由台板、底板及2根立柱固定起来，支撑起承压部分、控制框部分及电机泵、油箱等。

◆  油泵和电机连接后直接固定在油箱上，油箱放置在机架底板上。伺服电机分别安装在控制柜下部，控制柜固定在台板上。油泵为直轴式径向柱塞泵，

加力时，从油泵来的高压油进入压差阀，通过上位机控制伺服电机转速，控制操作键盘就能调节到油缸的油量到达到所需的加力速度。由油缸来的回油通过数字截流阀回油箱而卸力。

◆  微机电液伺服测控系统，采用伺服电机径向柱塞泵，具有力闭环控制功能，能够实现恒加荷速率加载或等应力速率加载。控制精度高、可靠性好，满足GB、ISO、ASM等标准对水泥、混凝土等材料的试验要求，尤其适用于需要长时间连续工作的试验场所。

电气安装

◆  本设备为220V供电。通电前应打开控制柜后门，检查各接线处有无脱落。确认设备已与供电线路连接后，启动油泵，设定好加载速度，点击运行分三次缓慢加大压力至满量程的60%，80%，100%并持荷载30S。

标准测控系统

◆  全新专业试验机测控系统；

◆  伺服电机，径向柱塞泵；

◆  15寸或17寸工控电脑；

产品售后服务

◆  产品发货前用户需要预浇好混凝土基础（我公司会预先提供基础图）； 产品到用户现场后，用户负责产品的接收、就位、安装，并准备好电源。然后通知公司客户服务部派人员调试。派专业人员到现场对产品进行调试，并对操作人员进行培训。

◆  根据技术协议规定验收合格后进入免费保修期。产品免费保修服务期限为一年。

终身维护服务，仅收取配件材料费、人工费、差旅费。

◆  对于用户的咨询和投诉，立刻给予回复响应；当天提供问题解决方案；需要时24～72小时内安排去用户现场解决问题。

◆  在使用前必须进行检查：油箱油标位置（当环境温度为15±5°C，建议采用GB443-84N46，相当于30号抗磨液压油；当环境温度为25±5°C，建议采用GB443-84N68,相当于40号抗磨液压油。
